Automatische Verpackungsmaschine für Metallprofile: Typen, Spezifikationen und ROI-Leitfaden

Was für ein Automatische Verpackungsmaschine für Metallprofile Tatsächlich

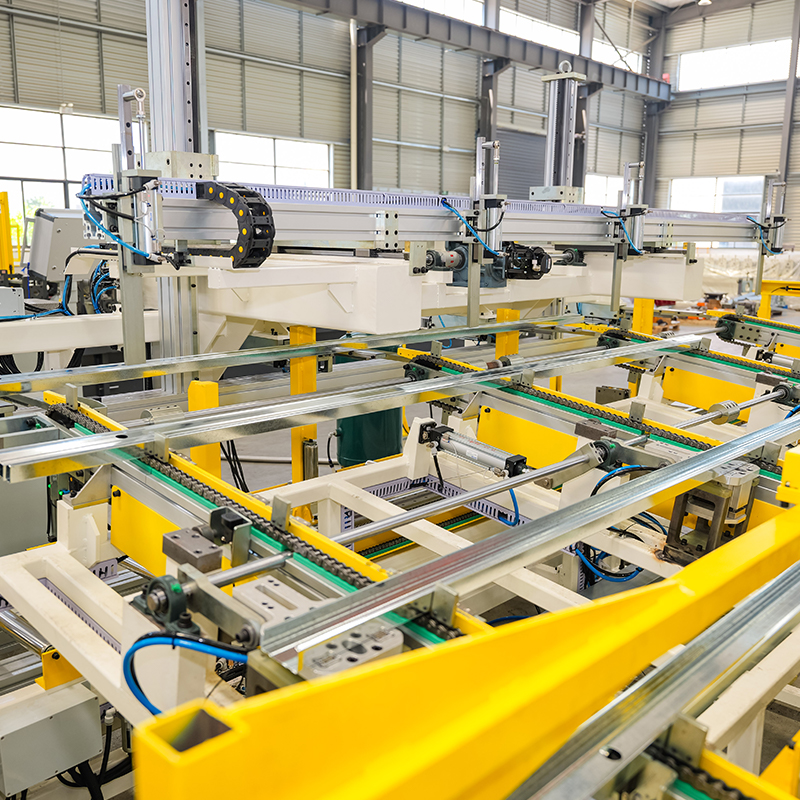

Eine automatische Verpackungsmaschine für Metallprofile verpackt, bündelt und schützt lange Metallprodukte – Aluminiumstrangpressprofile, Stahlstangen, Kupferrohre, Winkelprofile, Fenster- und Türrahmen –, ohne dass ein Arbeiter für jedes Stück manuell Folie, Umreifungsband oder Eckenschutz handhaben muss. Die Maschine nimmt ein Bündel von Profilen von einem Förderband oder Rolltisch, bringt Stretchfolie oder Papierfolie an, fügt Kantenschutz hinzu, umreift das Bündel und etikettiert es häufig – alles in einem einzigen automatisierten Zyklus. Die Zykluszeiten liegen typischerweise zwischen 30 und 90 Sekunden pro Bündel je nach Profillänge und Wickellagen, im Vergleich zu 3–5 Minuten beim manuellen Wickeln desselben Bündels.

Das Kernproblem, das dieses Gerät löst, sind Oberflächenschäden während des Transports. Metallprofile, insbesondere eloxiertes oder poliertes Aluminium, zerkratzen und oxidieren beim Verladen, Transport und Stapeln leicht. Eine konsequente automatische Verpackung reduziert dieses Risiko weitaus zuverlässiger als die manuelle Verpackung, die je nach Bediener und Schicht unterschiedlich ist.

Die wichtigsten Maschinentypen auf dem Markt

Je nach Produktionsmenge und Profilgeometrie wählen Käufer in der Regel zwischen drei Konfigurationen:

• Ringwickelmaschinen (Orbitalwickler) — Ein rotierender Ring führt beim Durchlauf die Stretchfolie um das Bündel herum und sorgt so für eine 360-Grad-Abdeckung. Am besten geeignet für unregelmäßige Querschnitte wie Winkelstahl oder T-Profile.
• Papier-/Folienverpackungslinien mit Eckenschutz — Kombinieren Sie Kraftpapier oder VCI-Papier mit automatischer Eckeinfügung, was bei Exporteuren von Aluminiumextrusionen üblich ist, die eine korrosionsbeständige Verpackung benötigen.
• Integrierte Umreifungs- und Verpackungslinien — Kombinieren Sie Folienverpackung mit automatischen PET- oder Stahl-Umreifungsköpfen und erzeugen Sie so eine vollständig gebündelte, versandfertige Einheit ohne manuelle Eingriffe zwischen den Stationen.

Die Profillänge ist wichtiger als die meisten Käufer erwarten. Maschinen, die für 6-Meter-Aluminium-Strangpressprofile gebaut sind, können nicht einfach auf 12-Meter-Architekturprofile „angepasst“ werden – Vorschub, Ringdurchmesser und Stützrollen müssen von Anfang an auf die Arbeitslänge abgestimmt sein.

Wichtige Spezifikationen, die Sie vor dem Kauf vergleichen sollten

Angebote von verschiedenen Anbietern sehen preislich oft ähnlich aus, weichen aber hinsichtlich der tatsächlichen Leistungsfähigkeit stark voneinander ab. Die folgenden Spezifikationen steigern sowohl den Durchsatz als auch die langfristige Zuverlässigkeit.

Typische Spezifikationsbereiche für Ringummantelungsmaschinen für Metallprofile nach Produktionsstufe.

Besondere Aufmerksamkeit verdient die servogesteuerte Folienspannung. Mechanische Spanner üben unabhängig vom Bündeldurchmesser den gleichen Zug aus, wodurch entweder Folie bei kleinen Bündeln verschwendet wird oder große Bündel unterwickelt werden. Die Servosteuerung passt die Spannung in Echtzeit an, wodurch der Folienverbrauch über einen gesamten Produktionslauf um etwa 10–15 % gesenkt wird.

Passen Sie die Maschine an Ihren Produktmix an

Eine einzelne dedizierte Maschine eignet sich gut, wenn eine Fabrik eine Profilfamilie in großen Stückzahlen verarbeitet – beispielsweise standardmäßige 6-Meter-Fensterprofile aus Aluminium. Doch die meisten Strangpress- und Stahlverarbeitungsbetriebe verarbeiten gemischte Chargen: unterschiedliche Querschnitte, unterschiedliche Bündeldurchmesser, manchmal unterschiedliche Legierungen in derselben Schicht.

Achten Sie bei gemischter Produktion eher auf diese Anpassungsfähigkeitsmerkmale als auf reine Geschwindigkeit:

1. Werkzeuglose Einstellung des Ringdurchmessers oder der Stützrollen bei wechselnden Bündelgrößen
2. Programmierbare Rezepte, sodass Bediener Wickeleinstellungen anhand des Produktcodes abrufen können, anstatt sie manuell neu abzustimmen
3. Sensorbasierte Bündelerkennung, die die Wickelüberlappung automatisch anpasst, wenn der Durchmesser innerhalb einer Charge variiert

Betriebe, die diesen Schritt überspringen, verfügen oft über Geräte, die für ihr schnellstes Produkt ausgelegt sind, aber für 30–40 % dessen, was tatsächlich durch die Linie läuft, schlecht geeignet sind.

Return on Investment: Woher die Einsparungen kommen

Die Amortisierung automatischer Verpackungen beruht selten allein auf Arbeitseinsparungen, obwohl der Austausch von zwei bis drei manuellen Verpackungsarbeitern pro Schicht normalerweise dazu gehört. Die größeren und konsistenteren Einsparungen ergeben sich aus drei Bereichen:

• Reduzierte Reklamationen und Nacharbeiten. Zerkratzte oder korrodierte Profile, die an der Anlegestelle des Kunden aussortiert werden, kosten weit mehr als die durch den Wegfall der Automatisierung eingesparte Verpackungsarbeit – oft den vollen Material- und Frachtwert des Bündels.
• Folien- und Materialeffizienz. Durch die automatische Spannungssteuerung und voreingestellte Überlappungsverhältnisse wird durchgängig weniger Stretchfolie pro Bündel verbraucht als beim manuellen Verpacken, wo Bediener aus Sicherheitsgründen dazu neigen, zu viel zu verpacken.
• Durchsatzkonsistenz. Eine Verpackungsstation, die nicht mit der vorgeschalteten Extrusions- oder Schneidlinie mithalten kann, wird zum Engpass für die gesamte Anlage – die automatische Verpackung beseitigt dieses Problem normalerweise.

Die meisten Anlagen mit mittlerem Volumen (30.000–60.000 Bündel pro Jahr) verzeichnen eine Amortisation der Ausrüstung im Bereich von 12 bis 20 Monate , wobei die genaue Zahl stark von den vorherigen Anspruchsraten und den Filmkosten in der Region abhängt.

Wartungspunkte, die übersehen werden

Automatische Verpackungsanlagen sind im Vergleich zu CNC-Bearbeitungs- oder Extrusionslinien mechanisch unkompliziert, einige Komponenten verschleißen jedoch schneller als vom Käufer erwartet und wirken sich direkt auf die Verpackungsqualität aus:

• Filmschlittenlager am Drehring – Staub und Metallspäne aus dem Schneidbereich beschleunigen den Verschleiß, wenn die Maschine nicht abgeschirmt oder regelmäßig gereinigt wird
• Umreifungskopfspanner – diese müssen regelmäßig kalibriert werden, da eine zu hohe Bandspannung weiche Aluminiumprofile beschädigen kann
• Förderrollen – falsch ausgerichtete Rollen führen dazu, dass sich die Profile mitten in der Verpackung verschieben, was zu einer ungleichmäßigen Folienabdeckung auf einer Seite des Bündels führt

Eine grundlegende wöchentliche Inspektion dieser drei Bereiche verhindert die meisten ungeplanten Ausfallzeiten, die in Betrieben auftreten, die diese Maschinen im Mehrschichtbetrieb betreiben.

Fragen, die Sie einem Lieferanten vor der Bestellung stellen sollten

Über das Datenblatt hinaus gibt es ein paar praktische Fragen, die zuverlässige Lieferanten von denen unterscheiden, die nicht spezifizierte Geräte verkaufen:

• Kann die Maschine Ihr schwerstes Bündelgewicht mit voller Geschwindigkeit verarbeiten, nicht nur Ihr durchschnittliches Bündel?
• Welche Folienbreite und welches Vordehnungsverhältnis unterstützt die Standardkonfiguration und stimmt es mit der Folie überein, die Sie bereits vor Ort beziehen?
• Wird das Einsetzen des Eckenschutzes automatisch synchronisiert oder ist eine separate manuelle Station erforderlich, die den Engpass, den die Maschine beseitigen sollte, wieder einführt?

Wenn Sie vor der Bestellung klare Antworten auf diese drei Fragen erhalten, vermeiden Sie die häufigste Ursache für Käuferenttäuschungen: eine Maschine, die bei einer Lieferantenvorführung gut abschneidet, beim tatsächlichen Produktmix des Kunden jedoch schlechter abschneidet.
