Blechprofiliermaschine: Funktionsweise, Typen und Kaufratgeber

Was ist ein Blech? Rollformmaschine ?

Bei einer Profiliermaschine für Bleche handelt es sich um ein System zur kontinuierlichen Kaltumformung, das ein flaches Metallband nach und nach in ein bestimmtes Querschnittsprofil formt, indem es es durch eine Reihe gepaarter Rollenstationen führt. Jede Station biegt das Metallband schrittweise – typischerweise um einige Grad pro Durchgang –, bis am Austrittsende der Maschine die gewünschte Geometrie erreicht ist. Der Prozess erfordert keine Erwärmung und verlässt sich ausschließlich auf die mechanischen Eigenschaften des Metalls und die Präzision der Werkzeuge, um konsistente, maßgenaue Profil mit hoher Geschwindigkeit zu erzeugen.

Das Rollformen ist eines der effizientesten Metallbearbeitungsverfahren zur Herstellung langer, gleichmäßiger Profile in großen Stückzahlen. Eine einzige Produktionslinie kann verarbeiten 10 bis 100 Meter Fertigprofil pro Minute , abhängig von Materialstärke, Profilkomplexität und Trennmethode. Da der Prozess kontinuierlich abläuft und die Werkzeuge fest sind, ist die Maßhaltigkeit extrem hoch – Profilquerschnitte werden über Tausende von Metern hinweg mit minimalem Bedienereingriff innerhalb enger Toleranzen gehalten.

Rollformmaschinen für Metallbleche werden zur Herstellung von Strukturprofilen, Dach- und Verkleidungsplatten, Tür- und Fensterrahmen, Regal- und Regalkomponenten, Automobilteilen, Montageschienen für Solarmodule, Kabelrinnen und Hunderten anderer Profile in der Bau-, Fertigungs- und Infrastrukturbranche weltweit eingesetzt.

So funktioniert eine Rollformmaschine: Der Prozess Schritt für Schritt

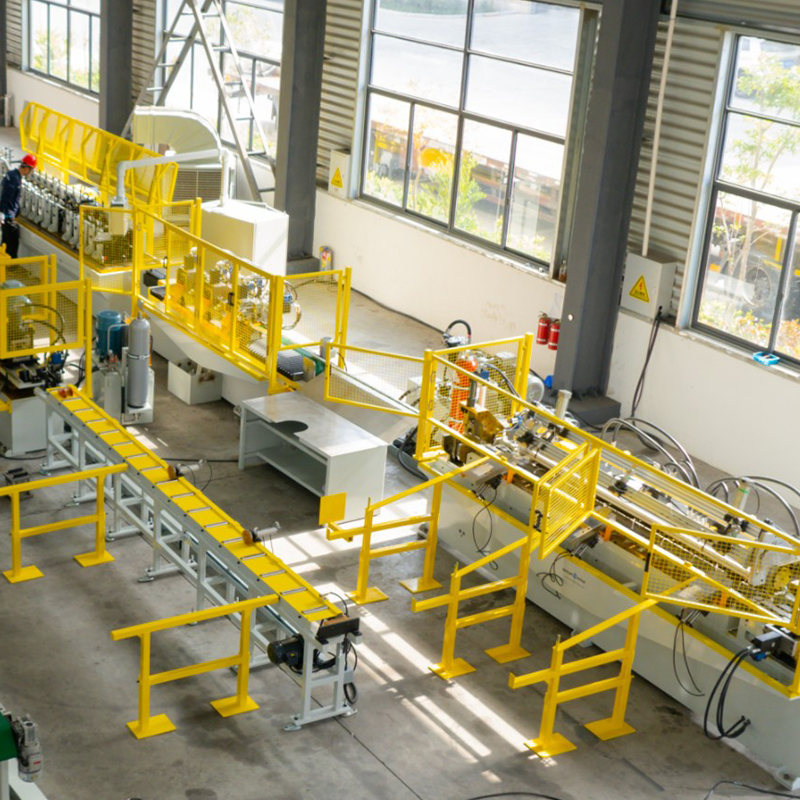

Das Verständnis des Rollformprozesses hilft bei der Auswahl der richtigen Maschinenkonfiguration und des richtigen Werkzeugs für eine bestimmte Anwendung. Eine komplette Produktionslinie besteht aus mehreren integrierten Stationen, die das Metall vom Rohcoil bis zum fertigen, auf Länge geschnittenen Profil transportieren.

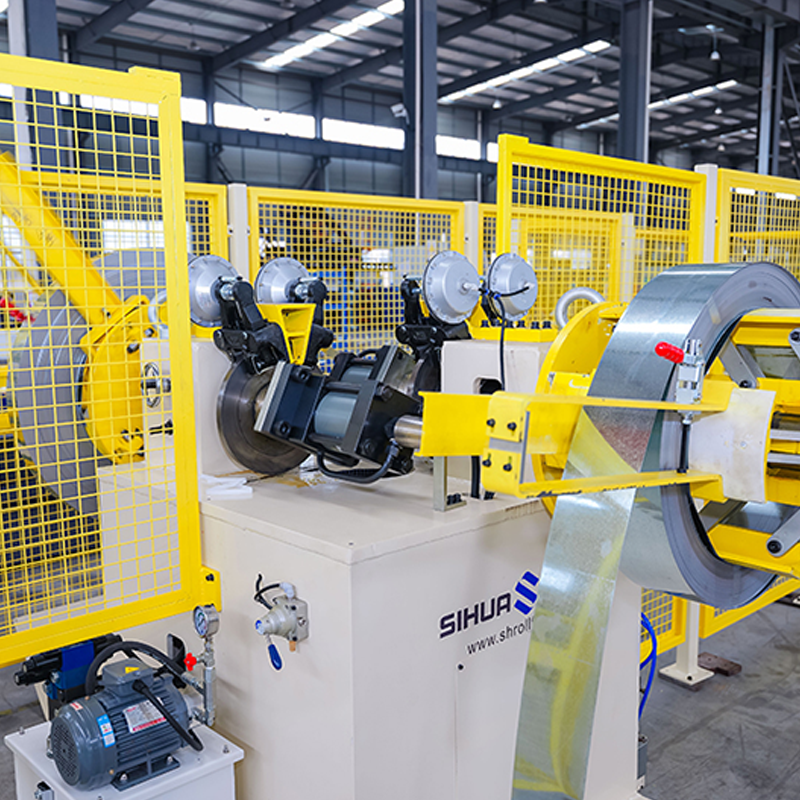

1. Abwickelhaspel

Der Prozess beginnt an der Abwickelhaspel, die das Metallcoil hält und zuführt. Ein Dorn dehnt sich im Inneren des Spulenkerns aus, um ihn sicher zu greifen, und die Abwickelhaspel dreht sich, um das Band mit kontrollierter Geschwindigkeit abzugeben. Abwickelhaspeln werden nach der Coil-Gewichtskapazität bewertet – üblicherweise 3 bis 15 Tonnen für Industrielinien – und können motorisiert (angetriebene Abwickelhaspel) oder passiv sein, wobei der Bandzug von der Formlinie das Abwickeln antreibt.

2. Glätteisen / Richtmaschine

Aufgewickeltes Metall weist eine Restkrümmung auf (Spulensatz) und kann durch den Aufwickelvorgang Quer- oder Kantenwellendefekte aufweisen. Eine Mehrwalzen-Richtmaschine beseitigt diese Ebenheitsfehler vor Beginn der Formgebung – entscheidend für die Erzielung einer konsistenten Profilgeometrie, insbesondere beim Profilieren von Dachblechen, wo die Ebenheit der Paneele sich direkt auf die Wetterfestigkeit und das optische Erscheinungsbild auswirkt.

3. Vorstanzpresse (optional)

Viele Rollformlinien verfügen vor den Formstationen über eine servoangetriebene Stanzpresse, um dem Flachband Löcher, Schlitze oder Prägungen hinzuzufügen, während es noch leicht zugänglich ist. Bei Merkmalen, die im Verhältnis zur geformten Geometrie genau positioniert sein müssen, ist das Vorstanzen dem Nachformenstanzen vorzuziehen.

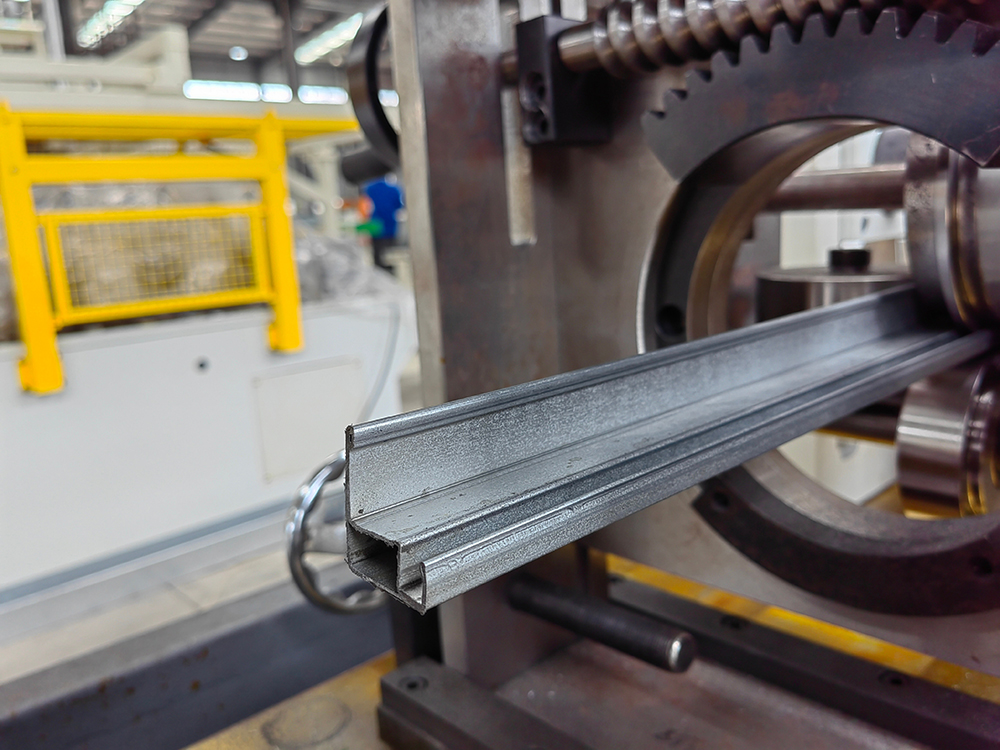

4. Rollformstationen

Das Herzstück der Maschine ist das Walzwerk – eine lineare Anordnung von Formgerüsten, die jeweils ein Paar präzise bearbeiteter Walzen enthalten, die auf horizontalen Wellen montiert sind. Die oberen und unteren Rollen sind so profiliert, dass sie der Bandgeometrie in der jeweiligen Phase der Umformsequenz entsprechen. Während das Band jede weitere Station durchläuft, wird der Querschnitt zunehmend näher an seine endgültige Form gebogen. Die Anzahl der erforderlichen Stationen hängt von der Komplexität des Profils, der Materialstärke, der Streckgrenze und dem gesamten Biegewinkel ab – einfache Profile erfordern möglicherweise nur 8 Stationen, während komplexe Architekturabschnitte 24 oder mehr erfordern können.

5. Stanzen oder Einkerben nach dem Formen (optional)

Merkmale, die nach dem Formen leichter hinzugefügt werden können – wie Endkerben, Eckklammern oder Löcher in bestimmten Flanschpositionen – werden an einer in die Linie integrierten Nachformstation hinzugefügt und von einem Encoder so gesteuert, dass sie an präzisen Bandpositionen ausgelöst werden.

6. Cut-Off-System

Am Auslauf der Linie trennt eine Trennanlage das Endlosprofil in einzelne Längen. Zwei Haupttypen werden verwendet: a fliegende Trennmatrize , das auf die Liniengeschwindigkeit beschleunigt, schneidet und dann zurückzieht – was eine vollständig kontinuierliche Produktion ermöglicht, ohne das Band anzuhalten – und ein Stop-and-Cut-System (Vorschnitt), das das Band zum Schneiden kurz anhält. Fliegende Trennsysteme gehören zum Standard auf Hochgeschwindigkeitslinien und solchen, die lange Platten produzieren, wo ein Anhalten und Wiederanfahren den Durchsatz und die Oberflächenqualität beeinträchtigen würde.

7. Auslauftabelle und Stapelung

Fertige Profile gelangen auf einen Auslauftisch und werden manuell oder durch automatische Stapelsysteme gesammelt. Dachpaneele und lange Strukturabschnitte erfordern eine sorgfältige Handhabung, um Oberflächenkratzer und Profilverzerrungen beim Stapeln und bei der Transportvorbereitung zu vermeiden.

Profiliermaschinen für Dachbleche: Typen und Profile

Der Dach- und Fassadenbereich ist einer der größten Endmärkte für Rollformtechnik. A Dachblech-Rollformmaschine ist speziell für die Herstellung von Dach- und Wandverkleidungsprofilen aus vorlackiertem oder verzinktem Stahl-, Aluminium- oder Kupferband konfiguriert. Diese Maschinen müssen Platten produzieren, die über Längen von bis zu 12 Metern oder mehr flach, maßhaltig und frei von Oberflächenfehlern sind – Anforderungen, die hohe Anforderungen an die Maschinensteifigkeit, die Rollenausrichtung und die Materialhandhabung stellen.

Welldachplattenmaschinen

Wellblechmaschinen erzeugen das klassische sinusförmige Wellenprofil, das bei Dächern in der Landwirtschaft, in der Industrie und bei Wohngebäuden verwendet wird. Das Wellmuster ist eine der einfacheren Rollformgeometrien und erfordert relativ wenige Stationen. Diese Maschinen gehören zu den am häufigsten produzierten und kostengünstigsten auf dem Markt für Dachdeckerausrüstung. Standard-Wellprofile werden in Stahlstärken von 0,25 mm bis 0,8 mm bei Liniengeschwindigkeiten von 25–45 m/min produziert.

Trapez-/IBR-Profilmaschinen

Trapezförmige Dachprofile – einschließlich der weit verbreiteten IBR- (Inverted Box Rib) und R-Panel-Profile – verfügen über flache Pfannen und eckige Rippen, die im Vergleich zu Wellblech eine bessere Tragfähigkeit und Wasserableitung bieten. Diese Profile sind in den meisten Märkten Standard für gewerbliche und industrielle Dächer. Die komplexere Geometrie erfordert mehr Formstationen als Wellpappenmaschinen, und eine präzise Rippengeometrie ist entscheidend für die korrekte Plattenverriegelung bei der Installation.

Stehfalz-Dachplattenmaschinen

Stehfalz ist ein erstklassiges architektonisches Dachsystem, bei dem die Paneele über erhöhte vertikale Nähte ineinandergreifen und freiliegende Befestigungselemente vollständig entfallen. Mit Stehfalz-Rollformmaschinen werden Paneele mit nach oben gerichteten Schenkeln hergestellt, die auf dem Dach mechanisch zusammengenäht werden, wodurch eine saubere, wasserdichte Verbindung entsteht. Diese Maschinen erfordern eine sehr hohe Formpräzision – die Nahtgeometrie muss exakt sein, damit mechanische Nahtwerkzeuge ordnungsgemäß funktionieren – und laufen typischerweise mit geringeren Geschwindigkeiten als Well- oder Trapezlinien. Stehfalzlinien werden oft als solche ausgeführt tragbare oder ortsbildende Systeme die zur Baustelle transportiert werden können und vor Ort Platten in der exakt erforderlichen Länge produzieren, wodurch das Zuschneiden vor Ort entfällt und der Abfall reduziert wird.

Sandwich-Panel-Linien

Sandwichplattenlinien kombinieren zwei Rollformstationen – eine für die äußere Deckschicht und eine für die innere Auskleidung – mit einer Kerninjektions- oder Laminierstufe dazwischen. Das Ergebnis ist eine Verbundplatte mit einem Isolierschaum- oder Mineralwollkern, der zwischen zwei geformten Metallhäuten verklebt ist. Sandwichpaneele werden häufig in Kühlhäusern, Gewerbebauten und Industriegebäudehüllen eingesetzt, wo thermische Leistung und Installationsgeschwindigkeit im Vordergrund stehen.

Von Blechprofiliermaschinen verarbeitete Materialien

Rollformmaschinen können ein breites Spektrum an Metallen verarbeiten, vorausgesetzt, dass das Material über eine ausreichende Duktilität verfügt, um Kaltbiegen ohne Rissbildung zu überstehen, und über konsistente mechanische Eigenschaften über die gesamte Spulenbreite verfügt. Die am häufigsten verarbeiteten Materialien sind:

• Verzinkter Stahl (feuerverzinkt und galvanisch verzinkt): Das dominierende Material für Dacheindeckungen und Strukturprofile. Zinkbeschichtung bietet Korrosionsschutz; Standardbeschichtungen reichen von Z100 bis Z275 g/m². Die Dicke für Dachanwendungen beträgt typischerweise 0,25–1,2 mm; Strukturprofile verwenden 1,0–4,0 mm.
• Vorlackierter Stahl (PPGI/PPGL): Verzinkter Stahl mit einer werkseitig aufgebrachten organischen Beschichtung (Polyester, PVDF oder SMP) auf einer oder beiden Seiten. Vorlackiertes Coil macht eine Nachlackierung überflüssig und ist das Standardmaterial für farbige Dächer und Architekturverkleidungen. Das Lacksystem muss flexibel genug sein, um der Biegeverformung standzuhalten, ohne dass es zu Rissen oder Abplatzungen kommt.
• Aluminium: Wird dort eingesetzt, wo geringes Gewicht und natürliche Korrosionsbeständigkeit Priorität haben. Die Aluminiumlegierungen 1100, 3003 und 5052 werden häufig für Dach- und Verkleidungsanwendungen verwendet. Aufgrund seiner unterschiedlichen Rückfederungseigenschaften erfordert Aluminium im Vergleich zu Stahl eine veränderte Rollengeometrie und eine geringere Liniengeschwindigkeit.
• Edelstahl: Wird für hygienische, chemikalienbeständige oder stark korrosive Umgebungen verwendet. Rostfreier Stahl härtet beim Umformen schnell aus und erfordert mehr Umformstationen und robustere Werkzeuge als Weichstahl gleicher Dicke.
• Kupfer und Zink: Wird für hochwertige Architekturdächer und -verkleidungen verwendet. Diese Materialien sind weicher und erfordern eine sorgfältige Handhabung, um eine Beschädigung der Oberfläche durch die Walzen zu vermeiden – die Oberflächenbeschaffenheit der Walzen und der Anpressdruck sind entscheidend.
• Hochfester Stahl (HSS / AHSS): Wird zunehmend für Strukturabschnitte und Automobilprofile verwendet, bei denen das Verhältnis von Festigkeit zu Gewicht von entscheidender Bedeutung ist. Hochfeste Stähle erfordern deutlich mehr Umformkraft und mehr Stationen, um die Rückfederung zu bewältigen, und die Verschleißraten der Werkzeuge sind höher als bei Weichstahl.

Wichtige Spezifikationen, die bei der Auswahl einer Profiliermaschine zu berücksichtigen sind

Der Kauf einer Blechprofiliermaschine ist eine erhebliche Kapitalinvestition. Durch die Bewertung der folgenden Spezifikationen wird sichergestellt, dass die Maschine sowohl den aktuellen Produktionsanforderungen als auch den vorhersehbaren zukünftigen Anforderungen entspricht.

1. Materialstärkenbereich: Stellen Sie sicher, dass die Umformkapazität der Maschine den gesamten Bereich der Materialstärken abdeckt, die Sie verwenden möchten, einschließlich zukünftiger Erweiterungen. Eine Maschine, die für 0,3–1,0 mm Stahl ausgelegt ist, kann nicht auf 1,5 mm gebracht werden, ohne dass Werkzeuge und Wellen beschädigt werden.
2. Profilbreite und Bandbreitenkapazität: Die maximale Spulen- und Formbreite der Maschine muss für das breiteste Profil Ihrer Produktpalette ausgelegt sein, ggf. mit Spielraum für Kantenbeschnitt.
3. Anzahl Formstationen: Muss für die Profilkomplexität und Materialstreckgrenze ausreichend sein. Zu schwache Werkzeuge mit zu wenigen Stationen führen zu Rückfederung, Maßfehlern und Oberflächenmarkierungen.
4. Liniengeschwindigkeit: Ausgedrückt in Metern pro Minute. Eine höhere Geschwindigkeit erhöht den Durchsatz, erfordert jedoch robustere Abschneidesysteme, eine bessere Bandsteuerung und eine präzisere Spulenzuführung. Stellen Sie sicher, dass die Nenngeschwindigkeit bei der vorgesehenen Materialstärke und nicht nur bei der Mindestdicke erreichbar ist.
5. Antriebssystem: Kettengetriebene Ständer sind kostengünstig und robust, bieten jedoch eine weniger präzise Geschwindigkeitssteuerung als einzelne servogetriebene Ständer. Moderne Hochgeschwindigkeits- und Mehrprofillinien nutzen zunehmend Servoantriebe für jedes Gerüst, was eine digitale Steuerung der Umformparameter ermöglicht.
6. Werkzeugmaterial und Härte: Rollformwerkzeuge werden typischerweise aus D2- oder Cr12MoV-Werkzeugstahl hergestellt und auf 58–62 HRC wärmebehandelt. Eine höhere Härte verlängert die Werkzeuglebensdauer, erhöht jedoch die Sprödigkeit – die richtige Spezifikation hängt von der Materialart und dem Produktionsvolumen ab.
7. Steuerungssystem: Moderne Rollformlinien nutzen eine SPS-basierte Steuerung mit HMI-Touchscreen-Schnittstellen, längenbasierte Abschnittssteuerung über Encoder und Produktionsdatenprotokollierung. Überprüfen Sie die Kompatibilität mit den Stromversorgungsstandards Ihrer Einrichtung und dem verfügbaren Qualifikationsniveau des Bedieners.
8. Kundendienst und Ersatzteilverfügbarkeit: Werkzeuge, Lager, Wellen und Trennmesser sind Verschleißteile, die regelmäßig ausgetauscht werden müssen. Bestätigen Sie, dass der Hersteller oder sein Vertreter vor Ort wichtige Ersatzteile auf Lager hat und innerhalb einer akzeptablen Reaktionszeit technischen Support leisten kann.

Vorteile des Rollformens gegenüber alternativen Metallumformverfahren

Bei der Herstellung von geformten Metallprofilen konkurriert das Rollformen mit dem Abkanten, Extrudieren und Stanzen. Seine Vorteile kommen in konkreten Produktionsszenarien zum Tragen:

• Effizienz in der Großserienproduktion: Einmal eingerichtet, produziert eine Rollformlinie kontinuierlich und mit minimalem Arbeitsaufwand fertige Profile. Die Produktionskosten pro Einheit sinken mit zunehmendem Volumen so schnell, dass das Biegen auf der Abkantpresse – das eine individuelle Handhabung jedes Teils erfordert – nicht mithalten kann.
• Unbegrenzte Profillänge: Beim Rollformen entstehen Profile beliebiger Länge, die nur durch die Spulenzufuhr begrenzt ist, wohingegen das Abkanten beim Abkanten durch die Länge des Pressenbetts und die Handhabungskapazität eingeschränkt wird. Dies ist von entscheidender Bedeutung für Dach- und Strukturanwendungen, die Paneele oder Abschnitte mit einer Länge von mehr als 6–8 Metern erfordern.
• Hervorragende Oberflächengüte: Durch den Kaltumformprozess und den kontrollierten Walzenkontakt werden vorlackierte und polierte Oberflächen besser geschont als durch Stanz- oder Warmumformprozesse. Daher ist Rollformen das Verfahren der Wahl für vorgefertigte Materialien.
• Konsistente Toleranzen im Maßstab: Die feste Werkzeuggeometrie erzeugt während eines Produktionslaufs den gleichen Querschnitt und erreicht so eine Maßhaltigkeit, die manuelle Abkantvorgänge bei Tausenden von Teilen nicht zuverlässig reproduzieren können.
• Integration von Nebenbetrieben: Stanzen, Prägen, Kerben und Abschneiden können alle in einer einzigen Rollformlinie integriert werden, wodurch eine sekundäre Handhabung entfällt und die Gesamtproduktionszeit sowie die Arbeitskosten reduziert werden.
