Vertikale Rollformmaschine: Funktionsweise und Kaufratgeber

Was für ein Aufrechte Rack-Rollenformmaschine Produziert

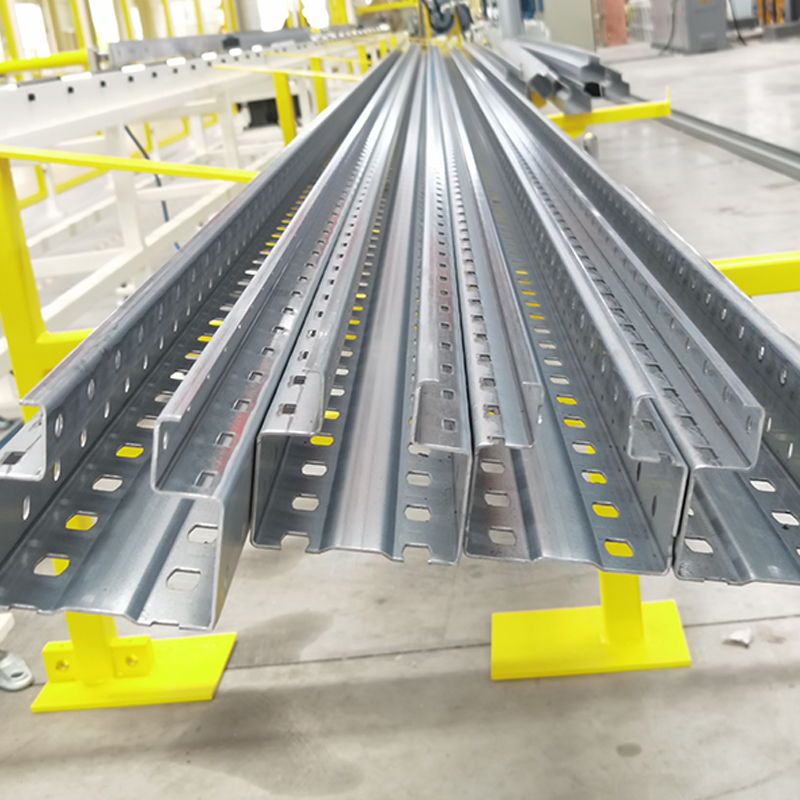

Eine Rollformmaschine für aufrechte Gestelle ist eine speziell entwickelte Produktionslinie, die gewickeltes Stahlband in perforierte, kaltgeformte vertikale Säulen umwandelt, die in Palettenregalen, Regalen und Lagersystemen verwendet werden. Die aufrechte Säule – auch aufrechter Pfosten oder aufrechte Rahmensäule genannt – ist das strukturelle Rückgrat jedes Regalsystems und ihre Geometrie, ihr Perforationsmuster und ihre Maßhaltigkeit bestimmen die Tragfähigkeit und Kompatibilität der fertigen Regalbaugruppe.

Im Gegensatz zu herkömmlichen Rollformanlagen ist eine Standregalmaschine speziell für diese Profilfamilie konzipiert. Der Querschnitt eines Regalständers besteht typischerweise aus einem C-Kanal, einem Kastenprofil oder einer nach hinten offenen Säule mit einer Reihe von tropfenförmigen, quadratischen oder runden Perforationen, die in regelmäßigen Abständen – üblicherweise 50 mm oder 75 mm – entlang des Stegs und der Flansche gestanzt sind. Diese Perforationen dienen als Verbindungspunkte für Balkenverbinder und ermöglichen die Anpassung der Balkenhöhen ohne Werkzeug. Um diese Kombination aus präziser kaltgeformter Geometrie und genau abgestuften Perforationen bei Produktionsgeschwindigkeiten von 15–25 Metern pro Minute herzustellen, ist eine Maschine erforderlich, die die Funktionen Abwickeln, Richten, Vorstanzen, Rollformen und Ablängen in einer einzigen kontinuierlichen Linie integriert.

Die Maßgenauigkeit des fertigen Pfostens – insbesondere die Konsistenz der Lochabstände und die Rechtwinkligkeit des Querschnitts – bestimmt direkt, ob das zusammengebaute Regal die Belastungsteststandards besteht wie EN 15512 in Europa, RMI in Nordamerika oder AS 4084 in Australien. Bei Installationen mit mehreren Feldern wird die Stapelung der Toleranzen über mehrere Ständer hinweg von entscheidender Bedeutung. Eine Maschine, die Pfosten an der unteren Grenze der Maßtoleranz herstellt, führt dazu, dass die Balkenverbinder klemmen oder locker sitzen, was sowohl zu Montageproblemen als auch zu strukturellen Risiken führt.

Schlüsselkomponenten einer Profilierlinie mit aufrechtem Gestell

Eine komplette Rollformanlage mit Ständergestell besteht aus mehreren aufeinanderfolgenden Stationen, von denen jede eine bestimmte Funktion erfüllt. Wenn Käufer wissen, was jede Station tut und welche Qualitätsindikatoren gelten, können sie die Maschinenspezifikationen sinnvoll bewerten.

Abwickelhaspel und Richtmaschine

Die Abwickelhaspel hält das Stahlband – typischerweise 1,5–3,0 mm dickes verzinktes oder vorlackiertes Stahlband, 80–200 mm breit, je nach Profilgröße – und führt es mit kontrollierter Spannung der Linie zu. Abwickelhaspeln mit hydraulischer Expansion sind für eine Reihe von Coil-Innendurchmessern (typischerweise 508 mm oder 610 mm) und Coil-Gewichte von bis zu 5–10 Tonnen geeignet. Unmittelbar darauf folgt die Richtmaschine, die mithilfe einer Reihe versetzter Walzen den Spulensatz (die natürliche Krümmung, die durch das Aufwickeln entsteht) vom Band entfernt, bevor es in die Stanzstation gelangt. Unzureichendes Richten führt zu einer Biegung des fertigen Pfostens über die gesamte Länge – ein Mangel, der zu Passungsproblemen bei der Installation führt und dazu führen kann, dass das Produkt nicht für die Belastungsprüfung zugelassen wird.

Vorstanzpresse

Die Vorstanzpresse ist die mechanisch anspruchsvollste Station einer Hochregalanlage. Es verwendet einen servo- oder hydraulisch angetriebenen Matrizensatz, um das tropfenförmige oder andere Verbindungslochmuster in das flache Band zu stanzen, bevor mit dem Rollformen begonnen wird. Das Stanzen in der Fläche – bevor das Profil geformt wird – ist weitaus einfacher als das Stanzen nach dem Formen und eliminiert Verformungen um die Löcher herum, die beim Stanzen nach dem Formen entstehen. Die Genauigkeit des Lochabstands ist hier die entscheidende Spezifikation: Die besten Maschinen halten Abstandstoleranzen von ±0,1 mm ein , während preisgünstige Maschinen ±0,3–0,5 mm zulassen können, was zu wahrnehmbaren Abweichungen über einen Palettenregalplatz führt. Servogesteuerte Vorschubsysteme erreichen eine höhere Teilungsgenauigkeit als kurbelbetriebene mechanische Vorschübe und gehören bei hochwertigen Produktionsmaschinen zur Standardausstattung.

Werkzeugmaterial und Wartungszugang wirken sich erheblich auf die Betriebskosten aus. Stempel und Matrizen für tropfenförmige Perforationen in 2,0–2,5 mm dickem verzinktem Stahl müssen je nach Stahlhärte und Beschichtungstyp typischerweise alle 500.000–1.000.000 Hübe nachgeschärft werden. Maschinen mit Werkzeugstahlstempeln (D2 oder gleichwertig) und zugänglichen Matrizenwechselsystemen reduzieren Ausfallzeiten während der Werkzeugwartungszyklen.

Rollformwerk

Das Profilierwerk ist das Herzstück der Maschine – eine Reihe gepaarter Walzenstationen, die das Stahlband jeweils schrittweise näher an den fertigen Querschnitt biegen. Aufrechte Regalprofile erfordern je nach Profilkomplexität und Materialstärke typischerweise 14–24 Rollstationen. Jede Station wird von einer gemeinsamen Welle oder einzelnen Servomotoren angetrieben und enthält Ober- und Unterwalzen, die aus gehärtetem Werkzeugstahl präzisionsgefertigt sind. Die Anzahl der Umformstationen ist wichtig, da unzureichende Stationen eine übermäßige Biegung pro Durchgang erzwingen, was zu Rückfederung, Kantenrissen und Dimensionsinstabilität führt. Seriöse Maschinenbauer berechnen die erforderliche Anzahl von Stationen auf der Grundlage der Streckgrenze des Stahls und der Profilgeometrie. Käufer sollten bei der Bewertung von Maschinen Umformsequenzsimulationen oder Prüfberichte über fertige Profile anfordern.

System zum Zuschneiden auf Länge

Regalständer werden in bestimmten Längen hergestellt – üblicherweise 1.800 mm bis 6.000 mm für Standard-Palettenregale – und müssen präzise zugeschnitten werden, ohne das geformte Profil zu verzerren. Die beiden Hauptansätze sind fliegende Scheren und Stop-and-Cut-Systeme (Post-Cut). Fliegende Scheren schneiden im laufenden Betrieb, während sich das Profil weiterbewegt, wodurch höhere Produktionsgeschwindigkeiten erzielt werden, die mechanische Komplexität jedoch zunimmt. Post-Cut-Systeme stoppen das Material zum Schneiden kurzzeitig, was den Mechanismus vereinfacht, aber zu einer geringfügigen Geschwindigkeitsreduzierung führt. Für die Produktion von Regalständern sind hydraulische oder servoangetriebene fliegende Scheren mit einer Längentoleranz von ±1 mm Standard bei Produktionsmaschinen. Kreissägen-Trenneinheiten werden manchmal für dickeres Material verwendet, bei dem das Scherschneiden ein deformiertes Endprofil hinterlässt.

SPS-Steuerungssystem

Moderne Profilierlinien mit aufrechtem Gestell werden von einer speicherprogrammierbaren Steuerung (SPS) mit einem Touchscreen mit Mensch-Maschine-Schnittstelle (HMI) gesteuert. Das Steuerungssystem verwaltet die Produktionsgeschwindigkeit, das Servo-Timing der Lochteilung, die Zuschnittszählung und die Aufzeichnungen der Produktionschargen. Die Qualität des Steuerungssystems hat einen großen Einfluss auf die tägliche Produktionseffizienz – Intuitive Schnittstellen verkürzen die Rüstzeit beim Wechsel zwischen Ständerprofilen oder -längen, und umfassende Fehlerdiagnosen verkürzen die Fehlerbehebungszeit bei ungeplanten Stopps. SPS von Siemens, Mitsubishi und Allen-Bradley sind die gängigsten Plattformen in Qualitätsmaschinen etablierter Hersteller; Die Wartung proprietärer Steuerungen auf preisgünstigen Maschinen kann schwierig sein, wenn der Maschinenlieferant nur begrenzten Kundendienst bietet.

Profiloptionen und Materialspezifikationen

Profiliermaschinen mit aufrechtem Gestell werden in der Regel für eine bestimmte Profilfamilie gebaut, obwohl viele Hersteller die Möglichkeit bieten, die Werkzeuge zu wechseln, um mehrere Profilgrößen auf einer einzigen Linie herzustellen.

Gängige aufrechte Profiltypen

Das hinten offene C-Profil mit nach innen gefalteten Lippen ist das weltweit am häufigsten hergestellte Rack-Pfostenprofil – es bietet ein hohes Verhältnis von Festigkeit zu Material, Kompatibilität mit Standard-Trägerverbindern und einfaches Rollformen. Kastenförmige (geschlossene) Ständer bieten eine bessere Torsionssteifigkeit und sind für schwere Einfahrregale und automatisierte Hochregallagersysteme geeignet. Strukturelle Säulenprofile mit komplexen mehrfach gebogenen Querschnitten – wie sie bei Durchfahr- und Einschubregalen üblich sind – erfordern mehr Formstationen und komplexere Werkzeuge als Standardprofile mit C-Profilen. Eine für einen Profiltyp spezifizierte Maschinenlinie lässt sich nicht immer ohne erhebliche Werkzeuginvestitionen problemlos an einen anderen anpassen.

Materialstärke und -qualität

Standardmaterial für Regalständer hat eine Dicke von 1,5 mm bis 3,0 mm, wobei 1,8–2,5 mm den Großteil des Produktionsvolumens abdecken. Stahlsorten mit höherer Festigkeit – S350GD, S450GD oder gleichwertig – ermöglichen, dass dünnere Materialstärken die gleiche Tragfähigkeit wie dickere Alternativen mit geringerer Festigkeit erreichen, wodurch die Materialkosten pro produziertem Meter Pfosten gesenkt werden. Die Rollformmaschine muss für die härteste und dickste Materialkombination im Produktionsprogramm spezifiziert sein; Formwalzen, die für 1,5 mm dicken Weichstahl ausgelegt sind, verschleißen vorzeitig und verlieren an Maßgenauigkeit, wenn sie kontinuierlich 2,5 mm starkes Material verarbeiten. Maschinenbauer sollten Daten zur Härte des Rollenmaterials (typischerweise 58–62 HRC für Formrollen in der Gestellproduktion) und geschätzte Rollenlebensdauerwerte für die Zielmaterialspezifikation bereitstellen.

Produktionsgeschwindigkeit, Kapazitätsplanung und Linienkonfiguration

Aufrecht stehende Rollformanlagen produzieren typischerweise 15–25 Meter pro Minute für Standard-C-Profile aus 1,8–2,5 mm Material. Bei 20 m/min und einer durchschnittlichen Ständerlänge von 3.000 mm produziert eine Einschichtlinie etwa 400 Ständer pro Stunde – oder etwa 3.000–3.200 Ständer in einer 8-Stunden-Schicht, was Spulenwechsel, Werkzeuginspektionen und kleinere Stopps ermöglicht. Die Jahresproduktion für einen Einschicht-Fünf-Tage-Betrieb liegt bei etwa 750.000 Ständern, was in etwa dem Ständerbedarf für 65.000–80.000 Palettenregalplätze entspricht, je nach Regalhöhe und -konfiguration.

Käufer sollten die erforderliche Leistung auf der Grundlage des aktuellen und prognostizierten Auftragsvolumens berechnen, bevor sie die Maschinengeschwindigkeit angeben – Eine Maschine, die mit 60–70 % ihrer Nennkapazität läuft, hat eine längere Werkzeuglebensdauer, geringere Ausschussraten und mehr Spielraum für die Wartung als eine Maschine, die konstant mit maximaler Geschwindigkeit läuft. Die Spezifikation einer Maschine mit 30–40 % Überkapazität im Verhältnis zum aktuellen Bedarf ist bei erfahrenen Regalherstellern gängige Praxis.

Die Linienkonfiguration wirkt sich auch auf die Anforderungen an das Fabriklayout aus. Eine komplette Hochregalanlage einschließlich Abwickelhaspel, Richtmaschine, Stanzpresse, Walzwerk und Ablängsystem nimmt typischerweise 20–35 Meter Bodenlänge ein, wobei 4–6 Meter Breite für die Grundfläche der Linie erforderlich sind, zuzüglich Freiraum für die Coilhandhabung und die Stapelung der fertigen Teile. Linien mit automatisierten Stapel- und Bündelungssystemen vergrößern die Stellfläche, eliminieren aber den manuellen Handhabungsaufwand am Ausgangsende – ein wichtiger Betriebskostenaspekt bei der Massenproduktion.

Worauf Sie bei der Beschaffung einer Rollformmaschine mit aufrechtem Gestell achten sollten

Entscheidungen zur Maschinenbeschaffung beim Profilieren haben erhebliche Konsequenzen – eine Produktionslinie stellt eine mehrjährige Kapitalbindung dar, und der Unterschied zwischen einer gut spezifizierten und einer schlecht spezifizierten Maschine nimmt über Tausende von Betriebsstunden hinweg zu. Die folgenden Bewertungskriterien sind die folgenreichsten.

• Profilmusterprüfung vor Auftragserteilung: Fordern Sie Produktionsmuster auf der Maschine – oder auf einer baugleichen Auftragsmaschine bei einem Referenzkunden – an und messen Sie diese anhand der Sollzeichnung. Überprüfen Sie den Lochabstand über mindestens 10 aufeinanderfolgende Löcher, die Querschnittsabmessungen an mehreren Punkten entlang der Länge und die Gesamtgeradheit. Datenblattangaben zur Toleranz sind kein Ersatz für gemessene Proben.
• Formwalzenmaterial- und Härtezertifizierung: Fragen Sie nach der Stahlsorte und Härtespezifikation der Formwalzen und fordern Sie Wärmebehandlungszertifikate an. Walzen aus minderwertigem Werkzeugstahl oder unzureichend gehärteten Walzen verschleißen schneller und müssen häufiger ausgetauscht werden, was sowohl die Ausfallzeiten als auch die Kosten für Verbrauchsmaterialien über die Lebensdauer der Maschine erhöht.
• Stanzwerkzeugwechselzeit und Werkzeugkosten: Für Hersteller, die mehrere Lochmuster oder Ständergrößen produzieren, wirkt sich die Werkzeugwechselzeit direkt auf die Produktionsflexibilität aus. Fordern Sie eine Demonstration des Matrizenwechselverfahrens an und überprüfen Sie die Verfügbarkeit und Kosten von Ersatzstempel- und Matrizensätzen beim Hersteller. Proprietäre Werkzeuge mit einem einzigen Lieferanten führen zu einer langfristigen Kostenbelastung.
• Beschaffung von SPS- und Elektrokomponenten: Stellen Sie sicher, dass die wichtigsten elektrischen Komponenten – SPS, Servoantriebe, HMI – von international anerkannten Marken mit lokalen Servicenetzwerken stammen. Eine Maschine mit einer hochwertigen mechanischen Struktur, aber proprietären oder unbekannten elektrischen Komponenten führt zu einer Wartungsabhängigkeit vom Maschinenbauer, die kostspielig und langsam sein kann, wenn Probleme aus der Ferne auftreten.
• Kundendienststruktur: Legen Sie vor dem Kauf klar fest, welche After-Sales-Unterstützung enthalten ist: Installations- und Inbetriebnahmeüberwachung, Dauer der Bedienerschulung, Garantiezeitraum und -umfang, Ersatzteilverfügbarkeit und Ferndiagnosefähigkeit. Für Käufer in Märkten, die weit vom Standort des Maschinenbauers entfernt sind, ist die Angemessenheit des Fernsupports – videogestützte Fehlerbehebung, Fernzugriff auf die SPS – besonders wichtig, um Ausfallzeiten während der Betriebslebensdauer der Maschine zu minimieren.
• Referenzkundenbesuche: Fordern Sie Kontaktdaten von mindestens zwei Betriebskunden an, die dieselbe oder eine gleichwertige Maschinenkonfiguration verwenden. Ein Maschinenbauer, der keine Referenzen zur Verfügung stellen möchte, ist vorsichtig. Wer Besuche vor Ort in Betriebslinien ermöglicht, zeigt Vertrauen in die Feldleistung seines Produkts.
